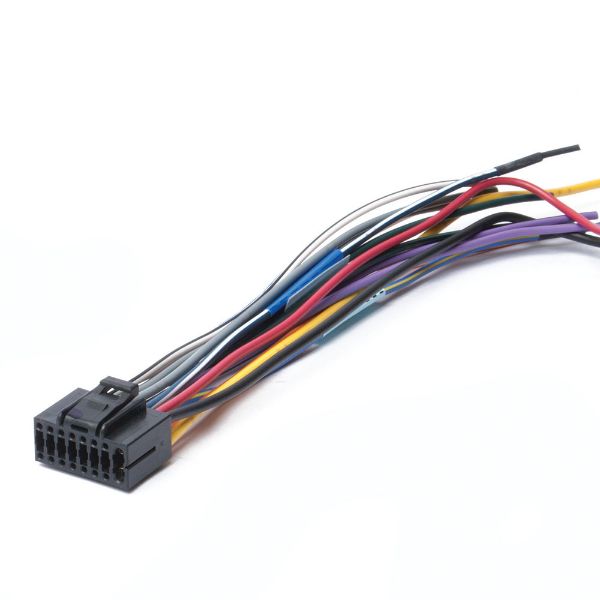

Ficha Conector Estéreo Pioneer 12

12 volt (+)............................Rojo
Memoria...............................Amarillo
Masa (-)...............................Negro
Antena Eléctrica..................Azul
Iluminación..........................Naranja
Delantero Derecho (+)........Gris
Delantero Derecho (-).........Gris/Negro
Delantero Izquierdo (+).......Blanco
Delantero Izquierdo (-)........Blanco/Negro
Trasero Derecho (+)...........Violeta
Trasero Derecho (-)............Violeta/Negro
Trasero Izquierdo (+)...........Verde
Trasero Izquierdo (-)............Verde/Negro
