El CD4060BE es un contador / divisor binario CMT de 14 etapas y un oscilador en un paquete DIP de 16 pines. La configuración del oscilador permite el diseño de RC o circuitos osciladores de cristal. Una entrada de reinicio en el dispositivo restablece el contador al estado 0 e inhabilita el oscilador. Un nivel alto en la línea RESET realiza la función de reinicio. Todas las etapas del contador son flip flops maestros y el estado del contador avanza un paso en orden binario en la transición negativa. Todas las entradas y salidas están completamente amortiguadas. La acción del disparador Schmitt en la línea de pulsos de entrada permite tiempos de subida y bajada de pulsos de entrada ilimitados. El CD4060BE cumple con todos los requisitos del estándar provisional JEDD 13B de JEDEC. La aplicación típica incluye contadores de control, temporizadores, divisores de frecuencia y circuitos de retardo de tiempo.

-Velocidad de reloj de 12MHz a 15V
-Funcionamiento completamente estático y reinicio común
-Eentrada y salida buffer
-Schmitt activa la línea de pulsos de entradas
-100% probado para corriente quiescente a 20V
-Características de salida simétricas estandarizadas
-Clasificaciones paramétricas de 5V, 10V y 15V
-Rango de voltaje de suministro de 3V a 18V
-Rango de temperatura de funcionamiento de -55 ° C a 125 ° C
-Aplicaciones: Reloj y Temporización

Especificaciones
-Tipo: CMOS
-Familia: CD4000
-Tipo de contador: Binario con acarreo de ripple /divisor
-Frecuencia de reloj: 24 MHz
-Conteo máximo: 16383
-Tensión de alimentación minima: 3 V
-Tensión de alimentación máxima: 18 V
-Temperatura de operación mínima: -55°C
-Temperatura de operación máxima: 125°C

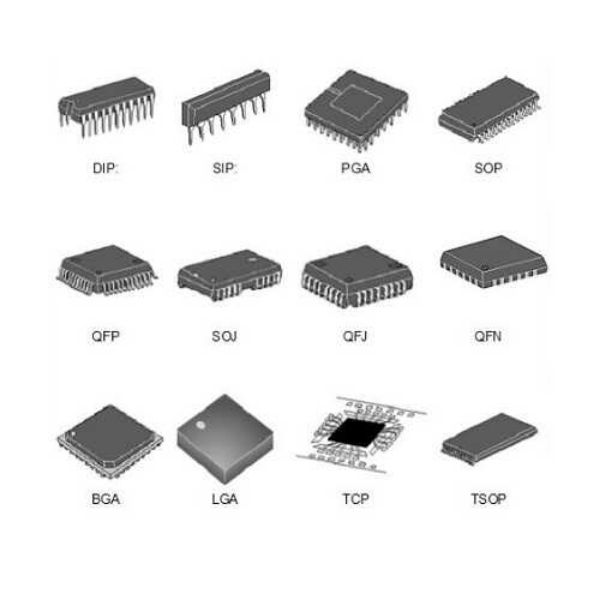

-Encapsulado DIP
-16 pines
